Rendi unico ogni
ambiente con la
giusta illuminazione
Come funziona un impianto elettrico
L’impianto elettrico è l’insieme di conduttori, cavi e accessori che permetto l’arrivo della corrente elettrica all’interno degli ambienti. La corrente elettrica, attraverso un impianto di diffusione viene distribuita alle nostre utenze e arriva al contatore elettrico (quello che viene installato dall’Enel). Questo interruttore viene chiamato “salvavita” ed è un dispositivo magneto-termico differenziale in quanto svolge le seguenti funzioni:
– MAGNETICA – protezione in caso di cortocircuito;
– TERMINA – protezione in caso di sovraccarico;
– DIFFERENZIALE – protezione dai contatti accidentali.
Dal Salvavita, la corrente elettrica viene distribuita agli ambienti mediante dei cavi elettrici (c.d. cordine) che passano all’interno di tubi corrugati (affogati nel sottofondo o incassati nelle pareti e nei soffitti).
Sezioni corrette, limiti e colorazioni dei cavi elettrici
0,5 mm
0,75 mm
1,5 mm
collegamento servizi
vietato per alimentazione 230V
lampade a bassa potenza
vietato per alimentazione 230V
punti luce e prese elettriche
Massimo 10 Ampère
2,5 mm
4 mm
6 mm
punti luce e prese elettriche
Massimo 16 Ampère
assorbimenti complessivi fino a
Massimo 25 Ampère
Iassorbimenti complessivi fino a
Massimo 32 Ampère

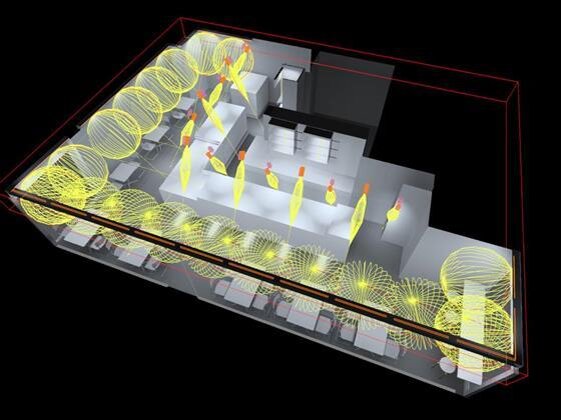

Porgettazione illuminotecnica professionale
L’ulluminotecnica è lo studio dell’illuminazione, un processo attraverso il quale è possibile conoscere preventivamente il risultato che si otterrebbe installando un determinato tipo di corpi illuminanti.
La progettazione illuminotecnica professionale può essere applicata per ambienti interni come case, negozi, alberghi, uffici, etc. ma anche all’esterno, per l’illuminazione di strade, monumenti o gallerie.

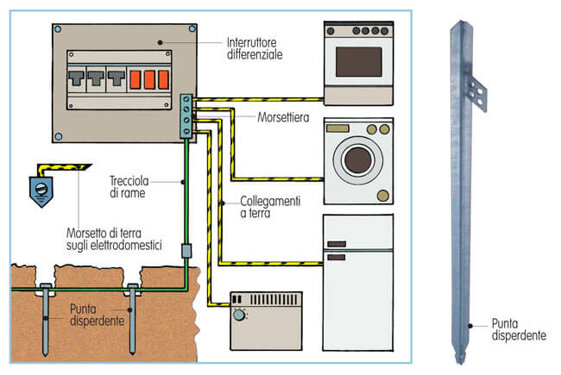

Impianto di messa a terra
Di fondamentale importanza e, neanche a dirlo, indispensabile per la Dichiarazione di Conformità dell’impianto elettrico è l’impianto di messa a terra.
Esso permette le dispersioni causate da contatti accidentali evitando così le folgorazioni.
È costituito dai dispersori (picchetti), dai conduttori di protezione (cavi giallo-verdi) e dal differenziale (salvavita).
All’impianto di messa a terra devono essere connesse le armature metalliche dell’edificio, le tubazioni metalliche dell’acqua, del gas. etc.
